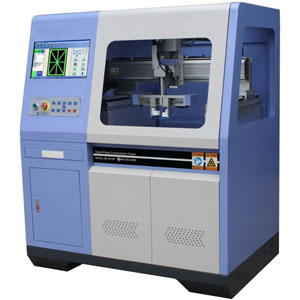

SZ-6411B 触摸屏综合性能测试仪 | 触摸屏点击划线试验机 | 电容屏点击划线试验机

■ 仪器概述

本机用于各种电容式触摸屏模组（CTP）、红外触摸屏（IRMT）、手机整机、平板电脑、电子书和电子词典等产品的点击划线测试。可以对触摸屏的精度、线性度、抖动、灵敏度、信噪比、长时间划线和点击等进行测试。

■ 仪器特点

• 设备采用高刚性铝制表面经阳极氧化处理，结构设计合理、富有质感，内部线路布局已将干扰源降到最低
• X/Y/Z/R四轴采用伺服电机驱动，精密滚珠螺杆+双线性导轨传动，定位精准，速度快、噪音低、使用寿命长
• 通过更换通信协议端口可对不同IC的触摸屏进行测试，通过Wi-Fi连接可对手机、平板电脑等整机进行分析
• 兼容多家品牌IC，如FocalTech、Goodix、Synopsys、Mstar、CYPRESS、Atmel、Avago、Sentelic、Himax等
• 可对触摸屏的线性度、抖动性、灵敏度、信噪比、报点频率、响应时间、分离度和原始电容值等进行测试和分析
• 可实时显示当前X、Y、Z、A、B轴的坐标值及R旋转轴角度值，电机驱动速度和实时位置变化等
• 程序预置了多种常用的测试方法，用户只需要输入触摸屏的尺寸，选择测试方法即可测试，无需再次编辑
• 视频影像自动定位样品置于测试台面的坐标信息，并传送给控制系统，无需手工输入，定位精度高达±0.05mm
• 软件坐标找点方便，任取两点可划直线，三点可划圆或三角形，四点可划矩形，并可存储运动轨迹便于下次调用
• 强大的数据库管理功能，可快速的对数据和图形进行分析和统计，自动生成测试报告，此报告可根据要求进行改动
• 双工位轮流测试式设计，标配整机夹具，单体吸附装置，无线路由器等，满足触摸屏单体、模组和整机的测试需求
• 具有分离测试功能，可在测试区域内采用双触笔实现平行分离靠拢、垂直分离靠拢、45°分离靠拢等动作

■ 规格参数

• 仪器型号：SZ-6411B
• 测试样品：触摸屏（TP）、手机（MP）、平板（Tablet PC）、智能电视（Smart TV）
• X 轴移动范围：0～280mm
• Y 轴移动范围：0～320mm
• Z 轴移动范围：0～50mm
• A-B分离轴移动范围：12～170mm可设
• 定位精度控制：±0.001mm
• X/Y 轴重复定位精度：≤0.01mm
• Z 轴重复定位精度：±0.02mm
• X/Y 轴移动速度：0～500mm/sec
• Z 轴移动速度：0～200mm/sec
• R轴旋转速度：2～5sec/360°
• A-B分离轴移动速度：1～50mm/sec
• 一体式砝码荷重：30g、150g、250g
• 测试头直径：Ø3～Ø15mm可更换
• 模拟&数字供电电压范围：DC1.2V～5V
• 模拟&数字供电电压精度：±0.02V
• 功耗电流检测范围：0～500mA
• 功耗电源检测精度：±1mW
• 数据采集频率：100KHZ、200KHZ、400KHZ可设
• 通讯协议：I2C总线、串口、USB（客户提供通讯协议方可制做通讯板采集数据）
• 主机尺寸：W1680×D1100×H1520mm
• 主机重量：650kg
• 电源要求：1∮ AC220V 10A
