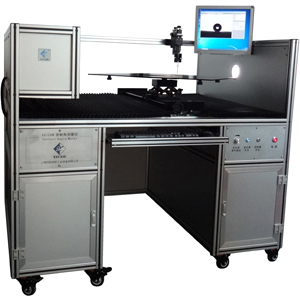

SZ-CAMB3-6080 样品台加大型全自动水滴角测试仪 | 表面清洁度分析仪（样品台尺寸订制型）
■ 仪器概述
本机是根据用户样品尺寸大小订制的样品台加大型接触角测量仪。通过测试液体在固体表面形成接触角的大小，判断液体对固体的浸润性，进而检测固体表面的洁净度和处理工艺效果。广泛应用于玻璃、液晶屏、触控屏、封装基板等大样品表面的污染检测、粘合能力分析、表面处理工艺效果评估等。
■ 符合标准
-
GB/T 23436-2009汽车风窗玻璃清洗液
-
GB/T 24368-2009 玻璃表面疏水污染物检测 接触角测量法
-
GB/T 24622-2009 绝缘子表面润湿性测量导则
-
GB/T 30693-2014 塑料薄膜与水接触角的测量
-
SY/T 5153-2007 油藏岩石润湿性测定方法
-
YC/T 424-2011 烟用纸表面润湿性能的测定 接触角法
-
ISO 15989-2004 塑料 薄膜和薄板 电晕处理薄膜的水接触角测量
-
BS ISO 27448-2009 精细陶瓷（高级陶瓷、高级工艺陶瓷）—半导体光催化材料的自洁性能用试验方法—水接触角的测量
-
ASTM C 813-1990（2004）使用接触角测量法对玻璃表面疏水污染物进行检测的标准试验方法
-
ASTM D 724-1999（2003）纸的表面可润湿性的标准试验方法（接触角法）
-
ASTM D 5725-1999（2008）使用自动接触角测试仪测定覆盖材料表面湿润度和吸收性的标准试验方法
-
ASTM D 5946-2009 使用水触角测量仪进行电晕处理聚合物薄膜的标准试验方法
-
ASTM D 7334-2008（2013）使用前进接触角测量涂层、基板和颜料表面可湿性的标准试验方法
-
ASTM D 7490-2013 使用接触角测量固体涂层、基板和颜料的表面张力的标准试验方法
-
ASTM G 205-2010 确定原油的腐蚀性的标准指南
-
TAPPI T
■ 技术指标
|
技术项目 |
功能指标 |
|
1．接触角测量 |
分析算法：量高法、量角法、圆环法、椭圆法、切线法、Y-L法 具有左接触角、右接触角和平均接触角分开测试和比较功能 具有凹面、凸面、弧面、超亲水、超疏水等特殊表面分析功能 具有不规则形、非轴对称本征接触角的分析功能 具有自动分析接触角变化过程的批处理测试功能 |
|
测量范围：0°～180° 测量精度：±0.1° 提供标定块，可随时对测量精度进行校准 测量分辨率：0.001° | |
|
2．表面/界面张力测量 |
分析算法：手动法、自动法 测量范围：0.01～2000mN/m 测量精度：±0.1% 测量分辨率：0.001mN/m |
|
3．表面能估算 |
估算模型：Fowkes、扩展Fowkes、Owens-Wendt、van OSS、 Wu调和平均法、状态方程法 可分别得到固体表面能、色散力、极性力、氢键力、范德华分量、 路易斯酸分量、路易斯碱分量等 |
|
液体数据库：预置37种常用液体表面张力及其分量数据，数据可直接调入用于表面能估算 液体库数据可自行添加、删除和修改 | |
|
4．润湿性分析 |
通过液体的表面张力和对固体的接触角可分析该固体的润湿程度，包括粘附功、铺展系数和粘附张力 |
|
5．数据管理 |
通过试验模板保存试验信息、试验数据和图片 新建的试验模板保存后可重复调入使用 可对试验数据进行修改、删除和调入再分析等 试验数据可标注于图片上，并随图片一起保存 试验结果可导出至Word、Excel和PDF |
|
6．图像拍摄 |
单张拍摄、连续拍摄、视频录制和图片回放 可选择采用相机外觖发功能自动拍摄 |
|
7．光学成像系统 |
相机：300万像素、帧率36帧/秒 镜头：0.7～4.5×连续变倍、工作距离 调焦范围：± 调焦时软件自动检测清晰度，消除人为误差 水平和俯仰调整范围：±7° 背光源：LED冷光源+遮光板，亮度无极调节 |
|
8．滴液系统 |
滴液方式：软件控制进样器自动滴液和自动升降 最小滴液量：0.1μl/滴 滴液精度：±0.05μl |
|
9．样品台 |
台面尺寸：X600×Y 移动行程：X轴= 移动方式：手轮控制定位，可切换快速移动 |
|
10．主机参数 |
尺寸：约W1600×D1400×H 重量：约 电源：1∮ AC220V 50HZ |
