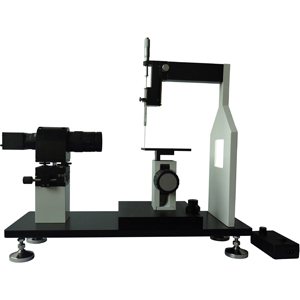

SZ-CAMA1 静态接触角测量仪 | 接触角分析仪（静态 简易型）
■ 仪器概述
本机是一款价格实惠、操作简单的入门型静态接触角分析仪，基于光学影像分析法的原理测试液体在固体表面的接触角，同时亦可估算出固体的表面能及其组分值。广泛应用于喷涂、镀膜、玻璃、铝箔、电子部件和清洗等行业的表面处理工艺效果分析和洁净度检测。
■ 符合标准
-
GB/T 23436-2009汽车风窗玻璃清洗液
-
GB/T 24368-2009 玻璃表面疏水污染物检测 接触角测量法
-
GB/T 24622-2009 绝缘子表面润湿性测量导则
-
GB/T 30693-2014 塑料薄膜与水接触角的测量
-
SY/T 5153-2007 油藏岩石润湿性测定方法
-
YC/T 424-2011 烟用纸表面润湿性能的测定 接触角法
-
ISO 15989-2004 塑料 薄膜和薄板 电晕处理薄膜的水接触角测量
-
BS ISO 27448-2009 精细陶瓷（高级陶瓷、高级工艺陶瓷）—半导体光催化材料的自洁性能用试验方法—水接触角的测量
-
ASTM C 813-1990（2004）使用接触角测量法对玻璃表面疏水污染物进行检测的标准试验方法
-
ASTM D 724-1999（2003）纸的表面可润湿性的标准试验方法（接触角法）
-
ASTM D 5725-1999（2008）使用自动接触角测试仪测定覆盖材料表面湿润度和吸收性的标准试验方法
-
ASTM D 5946-2009 使用水触角测量仪进行电晕处理聚合物薄膜的标准试验方法
-
ASTM D 7334-2008（2013）使用前进接触角测量涂层、基板和颜料表面可湿性的标准试验方法
-
ASTM D 7490-2013 使用接触角测量固体涂层、基板和颜料的表面张力的标准试验方法
-
ASTM G 205-2010 确定原油的腐蚀性的标准指南
-
TAPPI T
■ 技术指标
|
技术项目 |
功能指标 |
|
1．接触角测量 |
分析算法：量高法、量角法、圆环法、椭圆法、切线法、Y-L法 具有左接触角、右接触角和平均接触角分开测试和比较功能 具有凹面、凸面、弧面、超亲水、超疏水等特殊表面分析功能 具有不规则形、非轴对称本征接触角的分析功能 试验数据可标注于图片上，并随图片一起保存 |
|
测量范围：0°～180° 测量精度：±0.1° 可另购标定块，对接触角测量精度进行全量程校准 测量分辨率：0.001° | |
|
2．表面能估算 |
估算模型：Fowkes、扩展Fowkes、Owens-Wendt、van OSS、Wu调和平均法、状态方程法 可分别得到固体表面能、色散力、极性力、氢键力、范德华分量、路易斯酸分量、路易斯碱分量等 |
|
液体数据库：预置37种常用液体表面张力及其分量数据，数据可直接调入用于表面能估算 液体库数据可自行添加、删除和修改 | |
|
3．图像拍摄 |
单张拍摄、连续拍摄、视频录制和图片回放 可选择采用相机外觖发功能自动拍摄 |
|
4．光学成像系统 |
相机：300万像素、帧率36帧/秒 镜头：0.7～4.5×连续变倍、工作距离 调焦范围：± 调焦时软件自动检测清晰度，消除人为误差 水平和俯仰调整范围：±2° 背光源：LED冷光源+遮光板，亮度无极调节 |
|
5．滴液系统 |
滴液方式：微分头控制进样器滴液 滴液精度：±1μl |
|
6．样品台 |
台面尺寸：X100×Y 移动行程：X86×Y100×Z 移动方式：手动旋钮控制三维移动定位 |
|
7．主机参数 |
尺寸：约W550×D180×H 重量：约 电源：1∮ AC220V 50HZ |
■ 选配附件
-
接触角标定块
-
可抛弃式进样器
-
专用夹具
